Inspektion
Automatisch. Präzise.
Automatische optische
Inspektion AOI
Automatische optische Inspektion (AOI) ist eine Voraussetzung für die zuverlässige Serienfertigung. Die AOI reduziert Fehlerquoten nachhaltig; der einmalige Programmieraufwand rechnet sich bereits bei kleineren Losgrößen durch deutlich kürzere Inspektionszeiten. Wir setzen auf das 3D-Inspektionssystem VTS-730 von Omron, um höchste Qualitätsstandards sicherzustellen.
Systemvorteile VTS730
- In- und Offlinebetrieb für optimierten Durchsatz
- Color Highlight Technologie für präzise Farbauswertung

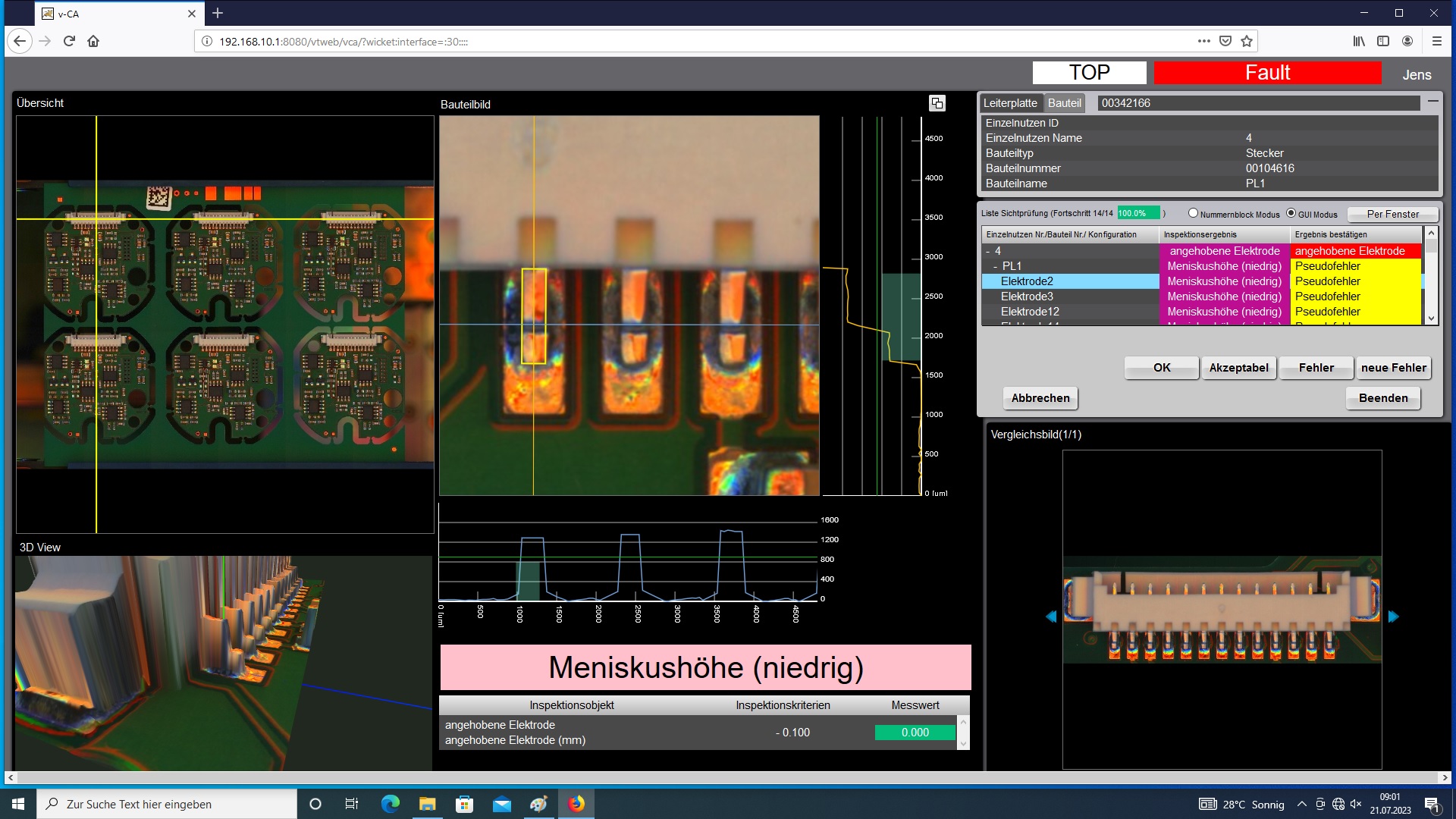

- 3D-Vermessung und realistische Darstellung von Lötstellen und Bauteilen
Geprüfte Qualitätsmerkmale
- Anwesenheitserkennung
- Polaritätserkennung
- Lötstellenbewertung
- Lifted Lead Erkennung
- Kurzschlusskontrolle
- Klarschrifterkennung (OCR)
- Höhenvermessung
Erfahrung & Feinprüfung
Manuelle optische Inspektion MOI

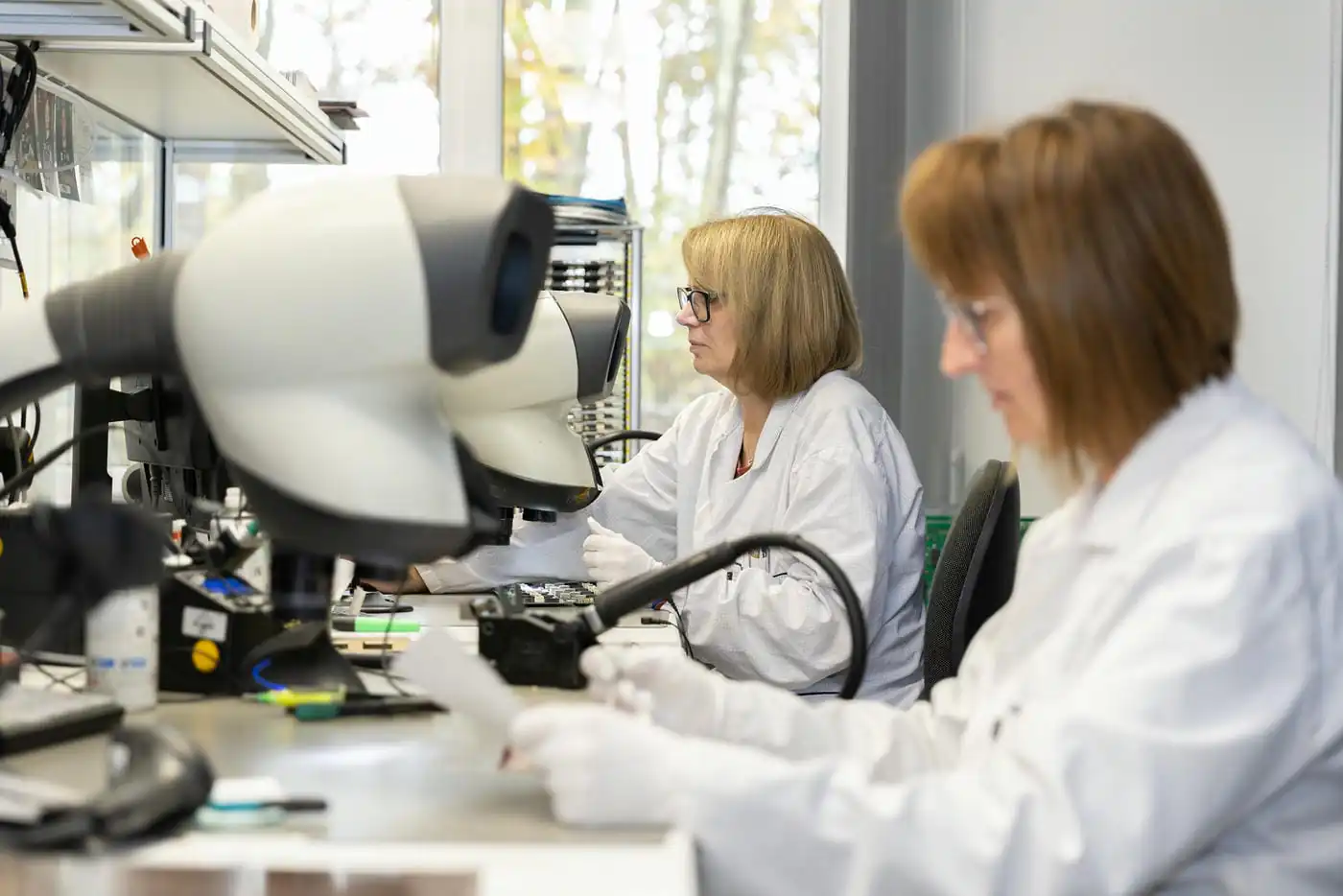

MOI mit Stereomikroskopen für die Detailkontrolle, wenn visuelle Prüfung Handarbeit erfordert. Unsere Stereomikroskope verfügen über LED-Beleuchtung und wechselbare Objektive mit 4×, 10× und 20× Vergrößerung, damit auch kleinste Abweichungen sicher erkannt werden.
- Präzise Sichtprüfung bei kritischen Bauteilen
- Flexible Vergrößerung für unterschiedliche Prüfaufgaben
- Ergonomische Arbeitsplätze für konstante Prüfqualität
Häufig gestellte Fragen (FAQ) zur Inspektion
Was ist automatische optische Inspektion in der Elektronikfertigung?
Die automatische optische Inspektion (AOI) prüft bestückte Leiterplatten mit Kamerasystemen und Bildverarbeitung. Dabei werden unter anderem Bauteillage, Anwesenheit, Polarität, Lötstellen und mögliche Kurzschlüsse kontrolliert.
SE-TEC setzt AOI als wichtigen Bestandteil der Qualitätssicherung in der Serienfertigung elektronischer Baugruppen ein.
Welche Vorteile bietet 3D-AOI?
3D-AOI ermöglicht zusätzlich zur zweidimensionalen Bildprüfung auch die Bewertung von Höheninformationen. Dadurch lassen sich Lötstellen, Bauteilhöhen und bestimmte Abweichungen präziser beurteilen.
Das erhöht die Prüftiefe und unterstützt eine stabile, reproduzierbare Fertigungsqualität.
Wann wird manuelle optische Inspektion eingesetzt?
Manuelle optische Inspektion wird eingesetzt, wenn Detailkontrollen erforderlich sind oder automatische Prüfverfahren ergänzt werden sollen. Erfahrene Mitarbeiter prüfen Baugruppen dabei mit modernen Mikroskopsystemen und spezifischer Beleuchtung.
Diese Prüfung ist besonders wichtig bei kritischen Bauteilen, Sonderfällen, Nachkontrollen oder Baugruppen mit besonderen Qualitätsanforderungen.
Was wird bei der Inspektion elektronischer Baugruppen geprüft?
Je nach Baugruppe werden unter anderem Bauteilanwesenheit, Polarität, Lötstellenqualität, Kurzschlüsse, mechanische Auffälligkeiten, Kennzeichnungen und optische Abweichungen geprüft.
SE-TEC achtet besonders auf Sauberkeit und Fremdkörpervermeidung. Im Sinne der FOD-Prävention werden mögliche Fremdmaterialien wie Partikel, Späne, Drahtreste, Lotkugeln oder Verpackungsrückstände erkannt und bewertet, bevor sie die Funktion oder Weiterverarbeitung der Baugruppe beeinträchtigen können.
Die Inspektion hilft, Abweichungen und FOD-Risiken frühzeitig zu erkennen und die Qualität elektronischer Baugruppen zuverlässig abzusichern.
